Область применения Клейберит 152.0

Склеивание:

древесины и древесных материалов между собой

пеноматериалов (за исключением пенополистирола) между собой или с тканями, древесиной и другими материалами, не растворяемыми в растворителях

бумаги и бумажных материалов

покрытий для пола (ПВХ, линолеум, ковровые покрытия) при изготовлении двойных полов с несущими плитами из древесных материалов, бетоном, гипсом, металлами

• постформирование с использованием контактного клея
• Преимущества контактного клея Клейбери 152.0
• Многоцелевое применение
• Высокая начальная прочность

Свойства клеевого соединения

• Переработка:                           сразу же после склеивания
• Конечная прочность:               через 8 дней, после добавления отвердителя через 3 дня

Температуроустойчивость:    от -30 град С до +80 град С., в зависимости от объекта

Старение:                                   хорошая устойчивость против старения, нет охрупчивания

• Способы нанесения
• распылением

клеенаносящими машинами.

Переработка

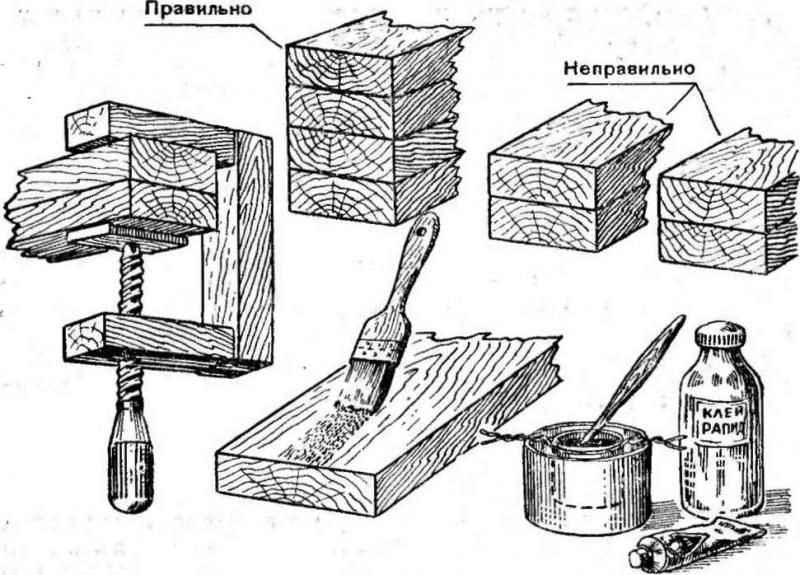

Склеиваемые материалы должны быть сухими, чистыми, обеспыленными и обезжиренными. Перед переработкой все материалы должны быть акклиматизированы. Оптимальная температура переработки +18-20 град.

С. Не перабатывать клей при температуре ниже +15 град.

С. Оптимальная влажность древесины 8-12%.

Перед применением клей следует перемешать. Разводить клей следует КЛЕЙБЕРИТ Очистителем + Разбавителем С 820.0. Добавление 5% КЛЕЙБЕРИТ Отвердителя Н 801.0 повышает термостойкость, прочность склеивания различных материалов, а также повышает устойчивость к воздействию химикалиев и влажности.

Контактный клей С 152 Sp

Контактный клей наносится равномерно на обе склеиваемые поверхности. Рекомендуется при распылении нагреть клей до температуры 35-40 град.

С, чтобы получить оптимальное распыление. Нанесенный клей должен обдуваться воздухом в течение 4-6 минут, а при введении отвердителя в течение 2-5 минут. Время обдува зависит от количества нанесенного клея, температуры и скорости обдува. К моменту склеивания не должно быть тянущихся нитей, клей должен давать только отлип.

Свойства клея

Основа:

Полихлоропрен

Растворитель:

Смесь

Плотность:

Около 0,840 г/куб.см

Цвет:

С 152.5 = красный

Вязкость:

при 8 мм сопле 12 +/- 2 сек.

Консистенция:

низковязкая

Очиститель-разбавитель:

КЛЕЙБЕРИТ Очиститель + Разбавитель С 820.0

Отвердитель:

КЛЕЙБЕРИТ Отвердитель Н 801.0, количество 5%

Жизнеспособность с отвердит.:

около 6 часов

Время открытой выдержки:

с отвердителем около 5 минут

Физиологическое воздействие:

подлежит маркировке по нормам для рабочих сред ФРГ

Тип пожароопасности А1,xt

легковоспламеняемый, класс

содержит толуол (см. Листок безопасности)

Количество наносимого клея:

100-150 г/кв.м на каждую сторону склеиваемой поверхности.

Нанесение достаточно, если после обдува образуется сплошная клеевая пленка.

После обдува склеиваемые части складываются. Последующая корректировка деталей невозможна. Мягкие материалы прессуются под большим давлением /минимум 0,3 N/кв.мм, а жесткие материалы минимум 0,5 N/кв.мм. Время прессования - несколько секунд.

Чем сильнее давление, тем выше прочность склеивания!

Дальнейшая переработка возможна сразу же после склеивания. Окончательная прочность при использовании клея с отвердителем достигается после 3 суток.

• Очистка
• Рабочие аппараты можно очищать КЛЕЙБЕРИТ Очистителем + Разбавителем Клейберит С 820.0
